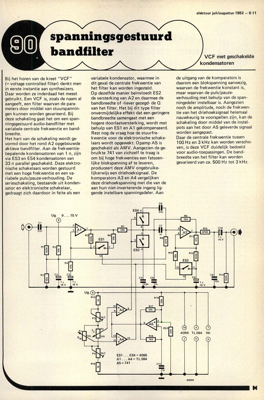

spanningsgestuurd bandfilter - VCF met geschakelde kondensatoren
Bij het horen van de kreet "VCF" (= voltage controlled filter) denkt men in eerste instantie aan synthesizers. Daar worden ze inderdaad het meest gebruikt. Een VCF is, zoals de naam al aangeeft, een filter waarvan de para- meters door middel van stuurspannin- gen kunnen worden gevarieerd. Bij deze schakeling gaat het om een span- ningsgestuurd audio-bandfilter met variabele centrale frekwentie en band- breedte. Het hart van de schakeling wordt ge- vormd door het rond A2 opgebouwde aktieve bandfilter. Aan de frekwentie- bepalende kondensatoren van 1 n, zijn via ES3 en ES4 kondensatoren van 33 n parallel geschakeld. Deze elektro- nische schakelaars worden gestuurd met een hoge frekwentie en een va- riabele puls/pauze-verhouding. De serieschakeling, bestaande uit konden- sator en elektronische schakelaar, gedraagt zich daardoor in feite als een variabele kondensator, waarmee in dit geval de centrale frekwentie van het filter kan worden ingesteld. Op dezelfde manier beinvloedt ES2 de ...
