RTTY-konverter - telex van de radio

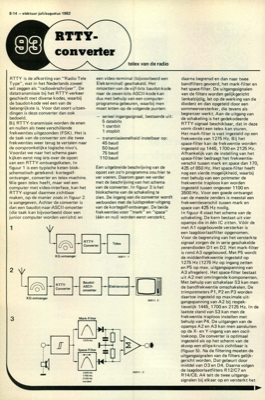

8-14 - elektuur juli/augustus 1982 RTTY is de afkorting van "Radio Tele Type", wat in het Nederlands zoveel wil zeggen als "radioveÃÄrschrijver". De datatransmissie bij het RTTY-verkeer geschiedt met diverse kodes, waarbij de baudot-kode wel een van de belangrijkste is. Voor dat soort uitzen- dingen is deze converter dan ook bedoeld. Bij RTTY-transmissie worden de enen en nullen als twee verschillende frekwenties uitgezonden (FSK). Het is de taak van de converter om die twee frekwenties weer terug te vertalen naar de oorspronkelijke logische nivo"s. Voordat we naar het schema gaan kijken eerst nog iets over de opzet van een RTTY-ontvangstketen. In figuur 1 is een typische keten blok- schematisch getekend: kortegolf- ontvanger, converter en telex-machine. Wie geen telex heeft, maar wel een computer met video-interface, kan het RTTY-signaal daarmee zichtbaar maken, op de manier zoals in figuur 2 is aangegeven. Achter de converter is dan een baudot-naar-ASCII-omzetter (die taak kan...
