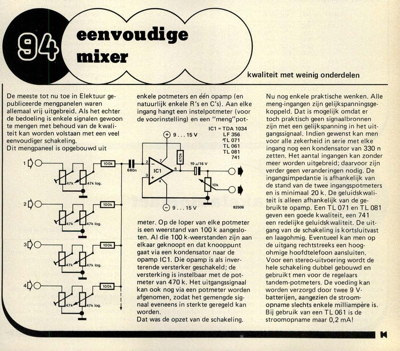

eenvoudige mixer - kwaliteit met weinig onderdelen
De meeste tot nu toe in Elektuur ge- publiceerde mengpanelen waren allemaal vrij uitgebreid. Als het echter de bedoeling is enkele signalen gewoon te mengen met behoud van de kwali- teit kan worden volstaan met een veel eenvoudiger schakeling. Dit mengpaneel is opgebouwd uit 20 31 4 enkele potmeters en eÃÅeÃÅn opamp (en natuurlijk enkele R"s en C"s). Aan elke ingang hangt een instelpotmeter (voor de voorinstelling) en een "meng"pot- iC1 =TDA 1034 LF 356 TL 071 TL 061 TL 081 741 82506 meter. Op de loper van elke potmeter is een weerstand van 100 k aangeslo- ten. Al die 100 k-weerstanden zijn aan elkaar geknoopt en dat knooppunt gaat via een kondensator naar de opamp IC1. Die opamp is als inver- terende versterker geschakeld; de versterking is instelbaar met de pot- meter van 470 k. Het uitgangssignaal kan ook nog via een potmeter worden afgenomen, zodat het gemengde sig- naal eveneens in sterkte geregeld kan worden. Dat was de opzet van de schakeling. Nu nog enkele praktische wenke...
