digitale timer - programmeerbare MMV

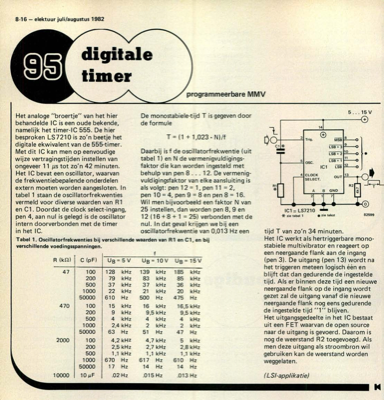

8-16 - elektuur juli/augustus 1982 Het analoge "broertje" van het hier behandelde IC is een oude bekende, namelijk het timer-IC 555. De hier besproken LS7210 is zo"n beetje het digitale ekwivalent van de 555-timer. Met dit IC kan men op eenvoudige wijze vertragingstijden instellen van ongeveer 11 μs tot zo"n 42 minuten. Het IC bevat een oscillator, waarvan de frekwentiebepalende onderdelen extern moeten worden aangesloten. In tabel 1 staan de oscillatorfrekwenties vermeld voor diverse waarden van R1 en C l . Doordat de clock select-ingang, pen 4, aan nul is gelegd is de oscillator intern doorverbonden met de timer in het IC. programmeerbare MMV De monostabiele-tijd T is gegeven door de formule 5...15V •J digitale timer Tabel 1. Oscillatorfrekwenties bij verschillende waarden van R1 en Cl, en bij verschillende voedingsspanningen. R(ka) C(pF) Ug= 5V Ug=10V Ug=15V 47 470 2000 1000 2,4 50000 63 Hz 185 kHz 85 kHz 36 kHz 20 kHz 475 Hz 16,5 kHz 9,5 kHz 4 kHz 2 kHz 47 Hz 5 kHz 2,8 kH...
