hoogspanningsomvormer - van 0 tot 15.000 V

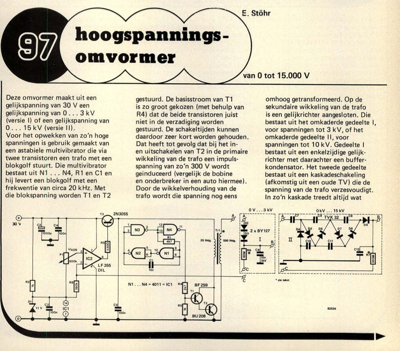

, hoogspannings- omvormer Deze omvormer maakt uit een gelijkspanning van 30 V een gelijkspanning van 0 ... 3 kV (versie I) of een gelijkspanning van 0 ... 15 kV (versie II). Voor het opwekken van zo"n hoge spanningen is gebruik gemaakt van een astabiele multivibrator die via twee transistoren een trafo met een blokgolf stuurt. Die multivibrator bestaat uit N1 . N4, R1 en Cl en hij levert een blokgolf met een frekwentie van circa 20 kHz. Met die blokspanning worden T1 en T2 30V gestuurd. De basisstroom van T1 is zo groot gekozen (met behulp van R4) dat de beide transistoren juist niet in de verzadiging worden gestuurd. De schakeltijden kunnen daardoor zeer kort worden gehouden. Dat heeft tot gevolg dat bij het in- en uitschakelen van T2 in de primaire wikkeling van de trafo een impuls- spanning van zo"n 300 V wordt geiÃànduceerd (vergelijk de bobine en onderbreker in een auto hiermee). Door de wikkelverhouding van de trafo wordt die spanning nog eens omhoog getransformeerd. Op de s...
