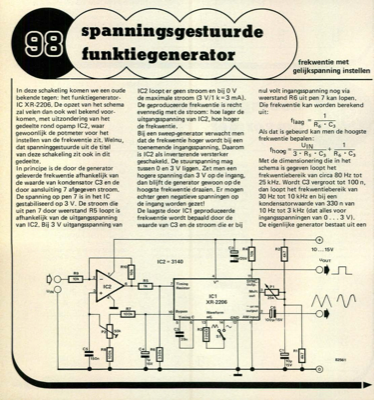

spanningsgestuurde funktiegenerator - frekwentie met gelijkspanning instellen
In deze schakeling komen we een oude bekende tegen: het funktiegenerator- IC XR-2206. De opzet van het schema zal velen dan ook wel bekend voor- komen, met uitzondering van het gedeelte rond opamp IC2, waar gewoonlijk de potmeter voor het instellen van de frekwentie zit. Welnu, dat spanninggestuurde uit de titel van deze schakeling zit ook in dit gedeelte. In principe is de door de generator geleverde frekwentie afhankelijk van de waarde van kondensator C3 en de door aansluiting 7 afgegeven stroom. De spanning op pen 7 is in het IC gestabiliseerd op 3 V. De stroom die uit pen 7 door weerstand R5 loopt is afhankelijk van de uitgangsspanning van IC2. Bij 3 V uitgangsspanning van R9 • am UINO IC2 loopt er geen stroom en bij 0 V de maximale stroom (3 V/1 k=3 mA). De geproduceerde frekwentie is recht evenredig met de stroom: hoe lager de uitgangsspanning van IC2, hoe hoger de frekwentie. Bij een sweep-generator verwacht men dat de frekwentie hoger wordt bij een toenemende ingangsspan...
