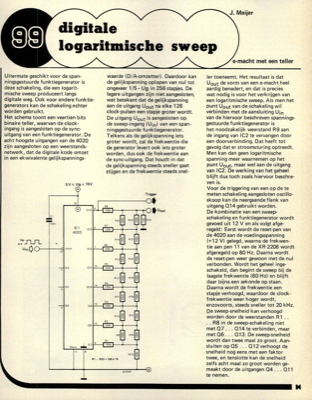

digitale logaritmische sweep - e-macht met een teller
Uitermate geschikt voor de span- ningsgestuurde funktiegenerator is deze schakeling, die een logarit- mische sweep produceert langs digitale weg. Ook voor andere funktie- generators kan de schakeling echter worden gebruikt. Het schema toont een veertien bits binaire teller, waarvan de clock- ingang is aangesloten op de sync- uitgang van een funktiegenerator. De acht hoogste uitgangen van de 4020 zijn aangesloten op een weerstands- netwerk, dat de digitale kode omzet in een ekwivalente gelijkspannings- waarde (D/A-omzetter). Daardoor kan de gelijkspanning oplopen van nul tot ongeveer 1/5 • U8 in 256 stapjes. De lagere uitgangen zijn niet aangesloten, wat betekent dat de gelijkspanning aan de uitgang Uout na elke 128 clock-pulsen een stapje groter wordt. De uitgang Uout is aangesloten op de sweep-ingang (Uin) van een span- ningsgestuurde funktiegenerator. Telkens als de gelijkspanning iets groter wordt, zal de frekwentie die de generator levert ook iets groter worden, dus ook de f...
