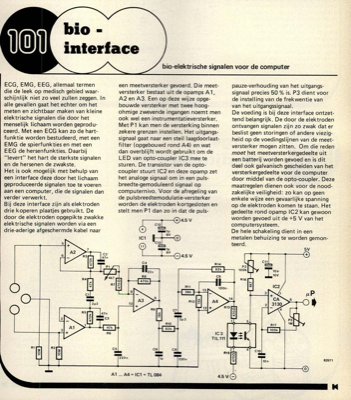

bio-interface - bio-elektrische signalen voor de computer
ECG, EMG, EEG, allemaal termen die de leek op medisch gebied waar- schijnlijk niet zo veel zullen zeggen. In alle gevallen gaat het echter om het meten en zichtbaar maken van kleine elektrische signalen die door het menselijk lichaam worden geprodu- ceerd. Met een ECG kan zo de hart- funktie worden bestudeerd, met een EMG de spierfunkties en met een EEG de hersenfunkties. Daarbij "levert" het hart de sterkste signalen en de hersenen de zwakste. Het is ook mogelijk met behulp van een interface deze door het lichaam geproduceerde signalen toe te voeren aan een computer, die de signalen dan verder verwerkt. Bij deze interface zijn als elektroden drie koperen plaatjes gebruikt. De door de elektroden opgepikte zwakke elektrische signalen worden via een drie-aderige afgeschermde kabel naar een meetversterker gevoerd. Die meet- versterker bestaat uit de opamps Al, A2 en A3. Een op deze wijze opge- bouwde versterker met twee hoog- ohmige zwevende ingangen noemt men ook wel een instrumenta...
