symmetrische opamp-voeding - uit één batterij

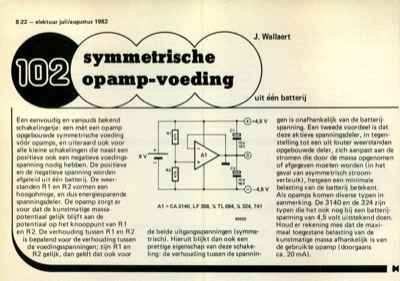

8-22 - elektuur juli/augustus 1982 Een eenvoudig en vanouds bekend schakelingetje: een met een opamp opgebouwde symmetrische voeding voÃÅoÃÅr opamps, en uiteraard ook voor alle kleine schakelingen die naast een positieve ook een negatieve voedings- spanning nodig hebben. De positieve en de negatieve spanning worden afgeleid uit eÃÅeÃÅn batterij. De weer- standen R1 en R2 vormen een hoogohmige, en dus energiesparende spanningsdeler. De opamp zorgt er voor dat de kunstmatige massa- potentiaal gelijk blijft aan de potentiaal op het knooppunt van R1 en R2. De verhouding tussen R1 en R2 is bepalend voor de verhouding tussen de voedingsspanningen; zijn R1 en R2 gelijk, dan geldt dat ook voor Q +4,5 V gen is onafhankelijk van de batterij- spanning. Een tweede voordeel is dat deze aktieve spanningsdeler, in tegen- stelling tot een uit louter weerstanden opgebouwde deler, zich aanpast aan de stromen die door de massa opgenomen of afgegeven moeten worden (in het geval van asymmetrisch str...
