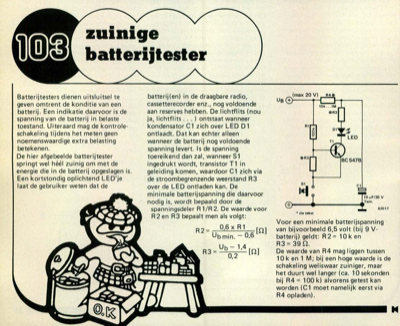

Batterijtesters dienen uitsluitsel te geven omtrent de konditie van een batterij. Een indikatie daarvoor is de spanning van de batterij in belaste toestand. Uiteraard mag de kontrole- schakeling tijdens het meten geen noemenswaardige extra belasting betekenen. De hier afgebeelde batterijtester springt wel heel zuinig om met de energie die in de batterij opgeslagen is. Een kortstondig oplichtend LED"je laat de gebruiker weten dat de batterij(en) in de draagbare radio, cassetterecorder enz., nog voldoende aan reserves hebben. De lichtflits (nou ja, lichtflits ... ) ontstaat wanneer kondensator C1 zich over LED D1 ontlaadt. Dat kan echter alleen wanneer de batterij nog voldoende spanning levert. Is de spanning toereikend dan zal, wanneer S1 ingedrukt wordt, transistor Ti in geleiding komen, waardoor Cl zich via de stroombegrenzende weerstand R3 over de LED ontladen kan. De minimale batterijspanning die daarvoor nodig is, wordt bepaald door de spanningsdeler R 1/R 2. De waarde voor R2...
