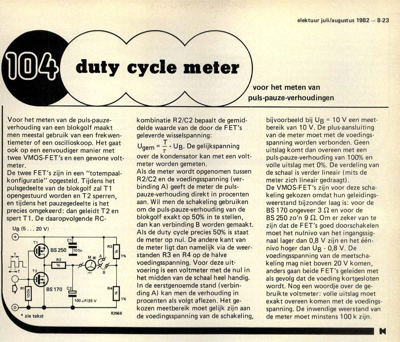

duty cycle meter - voor het meten van puls-pauze-verhoudingen
Voor het meten van de puls-pauze- verhouding van een blokgolf maakt men meestal gebruik van een frekwen- tiemeter of een oscilloskoop. Het gaat ook op een eenvoudiger manier met twee VMOS-F ET"s en een gewone volt- meter. De twee FET"s zijn in een "totempaal- konfiguratie" opgesteld. Tijdens het pulsgedeelte van de blokgolf zal T1 opengestuurd worden en T2 sperren, en tijdens het pauzegedeelte is het precies omgekeerd: dan geleidt T2 en spert Ti. De daaropvolgende RC- kombinatie R2/C2 bepaalt de gemid- delde waarde van de door de FET"s geleverde wisselspanning: Ugem = T • Ug. De gelijkspanning over de kondensator kan met een volt- meter worden gemeten. Als de meter wordt opgenomen tussen R2/C2 en de voedingsspanning (ver- binding A) geeft de meter de puls- pauze-verhouding direkt in procenten aan. Wil men de schakeling gebruiken om de puls-pauze-verhouding van de blokgolf exakt op 50% in te stellen, dan kan verbinding B worden gemaakt. Als de duty cycle precies 50% is staat de m...
