koelplaattermicator

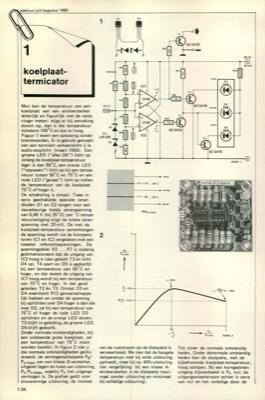

elektuur juli/augustus 1983 1 koelplaat- term icator Men kan de temperatuur van een koelplaat van een eindversterker letterlijk en figuurlijk met de natte vinger meten: stijgt er bij aanraking stoom op, dan is die temperatuur minstens 100° C en dus te hoog. Figuur 1 levert een oplossing zonder brandwonden. Er is gebruik gemaakt van een term isch verkeerslicht è la audio-stoplicht (maart 1983). Een groene LED ("alles OK") licht op zolang de koelplaat-temperatuur lager is dan 50°C, een oranje LED ("oppassen") licht op bij een tempe- ratuur tussen 50°C en 75°C en een rode LED ("gevaar") licht op indien de temperatuur van de koelplaat 75°C of hoger is. De schakeling is simpel. Twee in serie geschakelde speciale zener- dioden D1 en D2 zorgen voor een nauwkeurige totale zenerspanning van 5,96 V (bij 25°C); per °C tempe- ratuursstijging stijgt de totale zener- spanning met 20 mV. De met de koelplaat-temperatuur samenhangen- de spanning wordt via de kompara- toren IC1 en IC2 verg...
