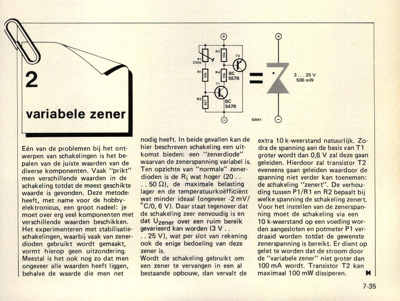

variabele zener
variabele zener EeÃÅn van de problemen bij het ont- werpen van schakelingen is het be- palen van de juiste waarden van de diverse komponenten. Vaak "prikt" men verschillende waarden in de schakeling totdat de meest geschikte waarde is gevonden. Deze metode, heeft, met name voor de hobby- elektronicus, een groot nadeel: je moet over erg veel komponenten met verschillende waarden beschikken. Het experimenteren met stabilisatie- schakelingen, waarbij vaak van zener- dioden gebruikt wordt gemaakt, vormt hierop geen uitzondering. Meestal is het ook nog zo dat men ongeveer alle waarden heeft liggen, behalve de waarde die men net extra 10 k-weerstand natuurlijk. Zo- dra de spanning aan de basis van T1 groter wordt dan 0,6 V zal deze gaan geleiden. Hierdoor zal transistor T2 eveneens gaan geleiden waardoor de spanning niet verder kan toenemen: de schakeling "zenert". De verhou- ding tussen P1/R 1 en R2 bepaalt bij welke spanning de schakeling zenert. Voor het instellen van de zenerspan- n...
