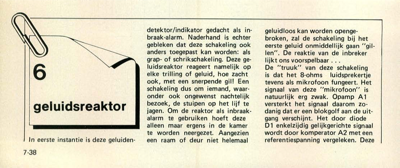

geluidsreaktor
geluidsreaktor detektor/indikator gedacht als in- braak-alarm. Naderhand is echter gebleken dat deze schakeling ook anders toegepast kan worden: als grap- of schrikschakeling. Deze ge- luidsreaktor reageert namelijk op elke trilling of geluid, hoe zacht ook, met een snerpende gil! Een schakeling dus om iemand, waar- onder ook ongewenst nachtelijk bezoek, de stuipen op het lijf te jagen. Om de reaktor als inbraak- alarm te gebruiken hoeft deze alleen maar ergens in de kamer te worden neergezet. Aangezien een raam of deur niet helemaal geluidloos kan worden openge- broken, zal de schakeling bij het eerste geluid onmiddellijk gaan "gil- len". De reaktie van de inbreker lijkt ons voorspelbaar ... De "truuk" van deze schakeling is dat het 8-ohms luidsprekertje tevens als mikrofoon fungeert. Het signaal van deze "mikrofoon" is natuurlijk erg zwak. Opamp Al versterkt het signaal daarom zo- danig dat er een blokgolf aan de uit- gang verschijnt. Het door diode Dl enkelzijdig gelijkgerichte...
