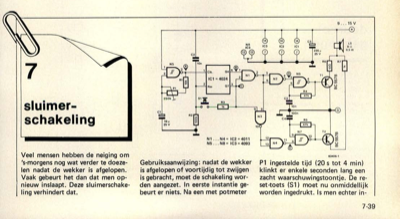

sluimerschakeling
Veel mensen hebben de neiging om "s-morgens nog wat verder te doeze- len nadat de wekker is afgelopen. Vaak gebeurt het dan dat men op- nieuw inslaapt. Deze sluimerschake- ling verhindert dat. N1 ... N4= IC2 = 4011 N5... N8= IC3 = 4093 Gebruiksaanwijzing: nadat de wekker is afgelopen of voortijdig tot zwijgen is gebracht, moet de schakeling wor- den aangezet. In eerste instantie ge- beurt er niets. Na een met potmeter 83406-1 P1 ingestelde tijd (20 s tot 4 min) klinkt er enkele seconden lang een zacht waarschuwingstoontje. De re- set-toets (Si) moet nu onmiddellijk worden ingedrukt. Is men echter in- 9 ... 15 V 7-39 elektuur juli/augustus 1983 middels weer ingeslapen, dan klinkt na het waarschuwingstoontje nog een toontje, maar dan enkele dB"s harder! De schakeling is eenvoudig te over- zien: N5 en "omgeving" vormen de klokgenerator voor de 7-bits binaire teller (IC1). Na 16 klokpulsen wordt uitgang Q4 van IC1 logisch 1. Na elke 16de klokpuls verandert het lo- gische nivo op dez...
