spanningsstabilisator

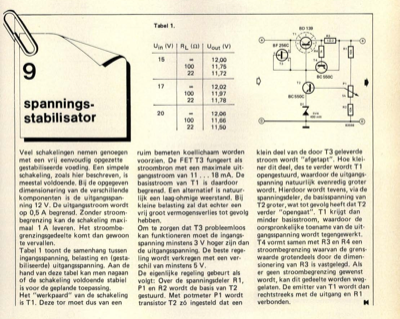

9 spannings- Uin(V) RL (n) Uout(V) 15 oo 12,00 100 11,75 22 11,72 17 00 12,02 100 11,97 22 11,78 20 00 12,06 stabilisator 100 11,66 22 11,50 Veel schakelingen nemen genoegen met een vrij eenvoudig opgezette gestabiliseerde voeding. Een simpele schakeling, zoals hier beschreven, is meestal voldoende. Bij de opgegeven dinnensionering van de verschillende komponenten is de uitgangsspan- ning 12 V. De uitgangsstroom wordt op 0,5 A begrensd. Zonder stroom- begrenzing kan de schakeling maxi- maal 1 A leveren. Het stroombe- grenzingsgedeelte komt dan gewoon te vervallen. Tabel 1 toont de samenhang tussen ingangsspanning, belasting en (gesta- biliseerde) uitgangsspanning. Aan de hand van deze tabel kan men nagaan of de schakeling voldoende stabiel is voor de geplande toepassing. Het "werkpaard" van de schakeling is T1. Deze tor moet dus van een ruim bemeten koellichaam worden voorzien. De FET T3 fungeert als stroombron met een maximale uit- gangsstroom van 11 ... 18 mA. De basisstroom van...
