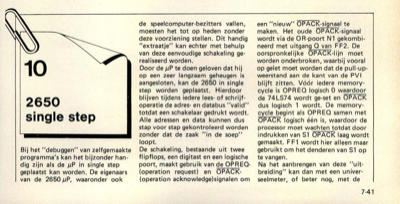

2650 single step
Bij het "debuggen" van zelfgemaakte programma"s kan het bijzonder han- dig zijn als de pP in single step geplaatst kan worden. De eigenaars van de 2650μP, waaronder ook de speelcomputer-bezitters vallen, moesten het tot op heden zonder deze voorziening stellen. Dit handig "extraatje" kan echter met behulp van deze eenvoudige schakeling ge- realiseerd worden. Door de i.tP te doen geloven dat hij op een zeer langzaam geheugen is aangesloten, kan de 2650 in single step worden geplaatst. Hierdoor blijven tijdens iedere lees- of schrijf- operatie de adres- en databus "valid" totdat een schakelaar gedrukt wordt. Alle adressen en data kunnen dus stap voor stap gekontroleerd worden zonder dat de zaak "in de soep" loopt. De schakeling, bestaande uit twee flipflops, een digitast en een logische poort, maakt gebruik van de OPREQ- (operation request) en OPACK- (operation acknowledge)signalen om een "nieuw" OPACK-signaal te maken. Het oude OPACK-signaal wordt via de OR-poort N1 gekombi- neerd...
