2N3055-darlingtons

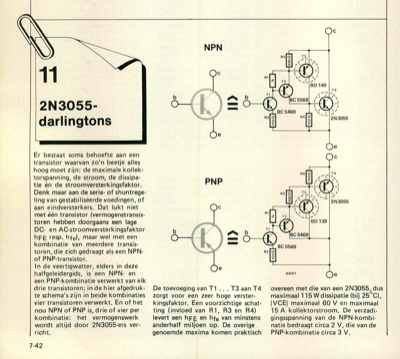

11 2N3055- darlingtons Er bestaat soms behoefte aan een transistor waarvan zo"n beetje alles hoog moet zijn: de maximale kollek- torspanning, de stroom, de dissipa- tie eÃÄn de stroomversterkingsfaktor. Denk maar aan de serie- of shuntrege- ling van gestabiliseerde voedingen, of aan eindversterkers. Dat lukt niet met eÃÅeÃÅn transistor (vermogenstransis- toren hebben doorgaans een lage DC- en AC-stroomversterkingsfaktor hFE resp. hfe), maar wel met een kombinatie van meerdere transis- toren, die zich gedraagt als een NPN- of PNP-transistor. In de veertigwatter, elders in deze halfgeleidergids, is een NPN- en een PNP-kombinatie verwerkt van elk drie transistoren; in de hier afgedruk- te schema"s zijn in beide kombinaties vier transistoren verwerkt. En of het nou NPN of PNP is, drie of vier per kombinatie: het vermogenswerk wordt altijd door 2N3055-ers ver- richt. De toevoeging van T1 zorgt voor een zeer hoge verster- kingsfaktor. Een voorzichtige schat- ting (invloed van R1, R3 en ...
