hoger- of lager-testen

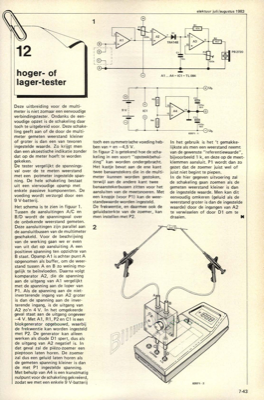

12 hoger- of lager-tester Deze uitbreiding voor de multi- meter is niet zomaar een eenvoudige verbindingstester. Ondanks de een- voudige opzet is de schakeling daar toch te uitgebreid voor. Deze schake- ling geeft aan of de door de multi- meter gemeten weerstand kleiner of groter is dan een van tevoren ingestelde waarde. Zo krijgt men dan een akoestische indikatie zonder dat op de meter hoeft te worden gekeken. De tester vergelijkt de spannings- val over de te meten weerstand met een potmeter ingestelde span- ning. De hele schakeling bestaat uit een viervoudige opamp met enkele passieve komponenten. De voeding wordt verzorgd door een 9 V-batterij. Het schema is te zien in figuur 1. Tussen de aansluitingen A/C en B/D wordt de spanningsval over de onbekende weerstand gemeten. Deze aansluitingen zijn parallel aan de aansluitbussen van de multimeter geschakeld. Voor de beschrijving van de werking gaan we er even van uit dat op aansluiting A een positieve spanning ten opzichte van B st...
