koelplaattermometer

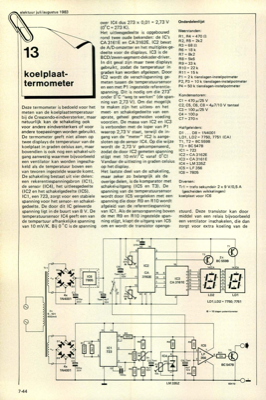

elektuur juli/augustus 1983 13 koelplaat- termometer Deze termometer is bedoeld voor het meten van de koelplaattemperatuur bij de Crescendo-eindversterker, maar natuurlijk kan de schakeling ook voor andere eindversterkers of voor andere toepassingen worden gebruikt. De termometer geeft niet alleen op twee displays de temperatuur van de koelplaat in graden celsius aan, maar bovendien is ook nog een schakel-uit- gang aanwezig waarmee bijvoorbeeld een ventilator kan worden ingescha- keld als de temperatuur boven een van tevoren ingestelde waarde komt. De schakeling bestaat uit vier delen: een rekerentiespanningsbron (IC1), de sensor (IC4), het uitleesgedeelte (IC2 en het schakelgedeelte (IC5). IC1, een 723, zorgt voor een stabiele spanning voor het sensor- en schakel- gedeelte. De door dit IC geleverde spanning ligt in de buurt van 8 V. De temperatuursensor IC4 geeft een van de tempartuur afhankelijke spanning van 10 mV/K. Bij 0 ¬∞C is de spanning over IC4 dus 273 x 0,01 = 2,73 V (0¬...
