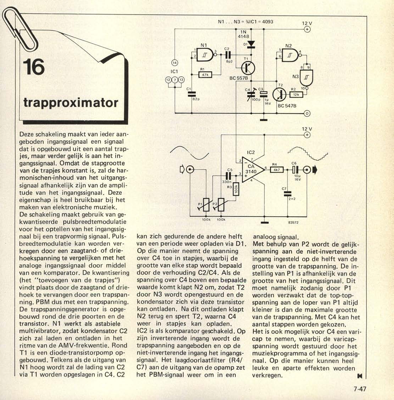

trapproximator 1.1~^ Deze schakeling maakt van ieder aan- geboden ingangssignaal een signaal dat is opgebouwd uit een aantal trap- jes, maar verder gelijk is aan het in- gangssignaal. Omdat de stapgrootte van de trapjes konstant is, zal de har- monischen-inhoud van het uitgangs- signaal afhankelijk zijn van de ampli- tude van het ingangssignaal. Deze eigenschap is heel bruikbaar bij het maken van elektronische muziek. De schakeling maakt gebruik van ge- kwantiseerde pulsbreedtemodulatie voor het optellen van het ingangssig- naal bij een trapvormig signaal. Puls- breedtemodulatie kan worden ver- kregen door een zaagtand- of drie- hoekspanning te vergelijken met het analoge ingangssignaal door middel van een komparator. De kwantisering (het "toevoegen van de trapjes") vindt plaats door de zaagtand of drie- hoek te vervangen door een trapspan- ning. PBM dus met een trapspanning. De trapspanningsgenerator is opge- bouwd rond de drie poorten en de transistor. N1 werkt als astabiele mul...
