veertigwatter

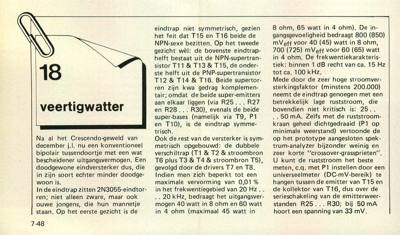

18 veertigwatter Na al het Crescendo-geweld van december bl. nu een konventioneel bipolair tussendoortje met een wat bescheidener uitgangsvermogen. Een doodgewone eindversterker dus, die in zijn soort echter minder doodge- woon is. In de eindtrap zitten 2N3055-eindtor- ren; niet alleen zware, maar ook ouwe jongens, die hun mannetje staan. Op het eerste gezicht is de eindtrap niet symmetrisch, gezien het feit dat T15 en T16 beide de NPN-sexe bezitten. Op het tweede gezicht weÃÄl: de bovenste eindtrap- helft bestaat uit de NPN-supertran- sistor T11 & T13 & T15, de onder- ste helft uit de PNP-supertransistor T12 & T14 & T16. Beide supertor- ren zijn kwa gedrag komplemen- tair; omdat de beide super-emitters aan elkaar liggen (via R25 ... R27 en R28 ... R30), evenals de beide super-bases (namelijk via T9, P1 en T10), is de eindtrap symme- trisch. Ook de rest van de versterker is sym- metrisch opgebouwd: de dubbele verschiltrap (T1 & T2 & stroombron T6 plus T3 & T4 & stroombron T5), gev...
