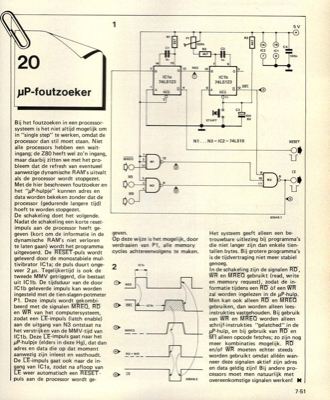

µP-foutzoeker

Bij het foutzoeken in een processor- systeem is het niet altijd mogelijk om in "single step" te werken, omdat de processor dan stil moet staan. Niet alle processors hebben een wait- ingang; de Z80 heeft wel zo"n ingang, maar daarbij zitten we met het pro- bleem dat de refresh van eventueel aanwezige dynamische RAM"s uitvalt als de processor wordt stopgezet. Met de hier beschreven foutzoeker en het "1/P-hulpje" kunnen adres en data worden bekeken zonder dat de processor (gedurende langere tijd) hoeft te worden stopgezet. De schakeling doet het volgende. Nadat de schakeling een korte reset- impuls aan de processor heeft ge- geven (kort om de informatie in de dynamische RAM"s niet verloren te laten gaan) wordt het programma uitgevoerd. De RESET-puls wordt geleverd door de monostabiele mul- tivibrator IC1a; de puls duurt onge- veer 2 ps. Tegelijkertijd is ook de tweede MMV getriggerd, die bestaat uit IC1b. De tijdsduur van de door IC1b geleverde impuls kan worden ingesteld met de tien...
