DC-DC-converter

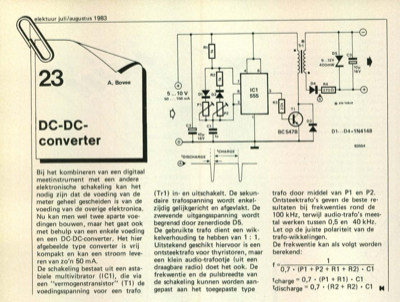

elektuur juli/augustus 1983 23 DC-DC- converter A. Bovee Bij het kombineren van een digitaal meetinstrument met een andere elektronische schakeling kan het nodig zijn dat de voeding van de meter geheel gescheiden is van de voeding van de overige elektronica. Nu kan men wel twee aparte voe- dingen bouwen, maar het gaat ook met behulp van een enkele voeding en een DC-DC-converter. Het hier afgebeelde type converter is vrij kompakt en kan een stroom leve- ren van zo"n 50 mA. De schakeling bestaat uit een asta- biele multivibrator (IC1), die via een "vermogenstransistor" (T1) de voedingsspanning voor een trafo O (Trl ) in- en uitschakelt. De sekun- daire trafospanning wordt enkel- zijdig gelijkgericht en afgevlakt. De zwevende uitgangsspanning wordt begrensd door zenerdiode D5. De gebruikte trafo dient een wik- kelverhouding te hebben van 1 : 1. Uitstekend geschikt hiervoor is een ontsteektrafo voor thyristoren, maar een klein audio-trafootje (uit een draagbare radio) doet het ook. De...
