eenvoudige vensterkomparator

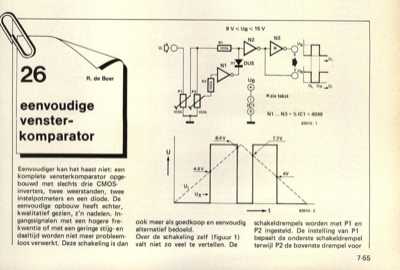

26 R. de Boer eenvoudige venster- komparator Eenvoudiger kan het haast niet: een komplete vensterkomparator opge- bouwd met slechts drie CMOS- inverters, twee weerstanden, twee instelpotmeters en een diode. De eenvoudige opbouw heeft echter, kwalitatief gezien, z"n nadelen. In- gangssignalen met een hogere fre- kwentie of met een geringe stijg- en daaltijd worden niet meer probleem- loos verwerkt. Deze schakeling is dan IC1 *zie tekst N1 ... N3 = % IC1 = 4049 83510 - 1 ook meer als goedkoop en eenvoudig alternatief bedoeld. Over de schakeling zelf (figuur 1) valt niet zo veel te vertellen. De schakeldrempels worden met P1 en P2 ingesteld. De instelling van Pl bepaalt de onderste schakeldrempel terwijl P2 de bovenste drempel voor 8 V UB 15V 83510 - 2 7-55 elektuur juli/augustus 1983 zijn rekening neemt. Hiermee is dan ook de vensterhoogte UH - U L vast- gelegd. Figuur twee toont de ver- schillende schakelpunten. De aange- geven spanningswaarden gelden bij een voedingsspanning v...
