universele AFC

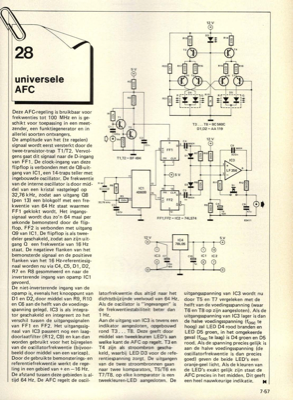

28 universele AFC Deze AFGregeling is bruikbaar voor frekwenties tot 100 MHz en is ge- schikt voor toepassing in een meet- zender, een funktiegenerator en in allerlei soorten ontvangers. 5V g R20 R2 De amplitude van het (te regelen) signaal wordt eerst versterkt door de twee-transistor-trap T1/T2. Vervol- gens gaat dit signaal naar de D-ingang van FF1. De clock-ingang van deze flipflop is verbonden met de Q8-uit- gang van IC1, een 14-traps teller met ingebouwde oscillator. De frekwentie van de interne oscillator is door mid- del van een kristal vastgelegd op 32,76 kHz, zodat aan uitgang Q8 (pen 13) een blokgolf met een fre- kwentie van 64 Hz staat waarmee FF1 geklokt wordt. Het ingangs- 732p signaal wordt dus zo"n 64 maal per R7 R10 820n IC3 3 1 G0 sekonde bemonsterd door de flip- flop. FF2 is verbonden met uitgang Q9 van IC1. De flipflop is als twee- deler geschakeld, zodat aan zijn uit- gang Q een frekwentie van 16 Hz staat. De negatieve flanken van het bemonsterde signaal en de...
