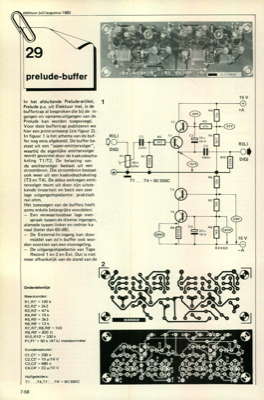

,elektuur juli/augustus 1983 7-58 29 prelude-buffer In het afsluitende Prelude-artikel, Prelude p.s. uit Elektuur mei, is de buffertrap al besproken die bij de in- gangen en opname-uitgangen van de Prelude kan worden toegevoegd. Voor deze buffertrap publiceren we hier een print-ontwerp (zie figuur 2). In figuur 1 is het schema van de buf- fer nog eens afgebeeld. De buffer be- staat uit een "super-emittervolger", waarbij de eigenlijke emittervolger wordt gevormd door de kaskodescha- keling T1/T2. De belasting van de emittervolger bestaat uit een stroombron. Die stroombron bestaat ook weer uit een kaskodeschakeling (T3 en T4). De aldus verkregen emit- tervolger munt uit door zijn uitste- kende lineariteit en bezit een zeer lage uitgangsimpedantie: praktisch nul ohm. Het toevoegen van de buffers heeft soms enkele belangrijke voordelen: - Een verwaarloosbaar lage over- spraak tussen de diverse ingangen, alsmede tussen linker en rechter ka- naal (beter dan 60 dB). - De External-In-...
