LED-versterker

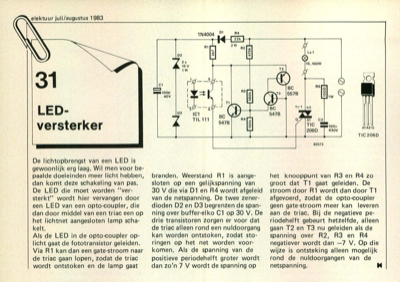

elektuur juli/augustus 1983 31 LED- versterker De lichtopbrengst van een LED is gewoonlijk erg laag. Wil men voor be- paalde doeleinden meer licht hebben, dan komt deze schakeling van pas. De LED die moet worden "ver- sterkt" wordt hier vervangen door een LED van een opto-coupler, die dan door middel van een triac een op het lichtnet aangesloten lamp scha- kelt. Als de LED in de opto-coupler op- licht gaat de fototransistor geleiden. Via R1 kan dan een gate-stroom naar de triac gaan lopen, zodat de triac wordt ontstoken en de lamp gaat cl ■ 1001, 40V T2 e R5 BC branden. Weerstand R1 is aange- sloten op een gelijkspanning van 30 V die via Dl en R4 wordt afgeleid van de netspanning. De twee zener- dioden D2 en D3 begrenzen de span- ning over buffer-elko Cl op 30 V. De drie transistoren zorgen er voor dat de triac alleen rond een nuldoorgang kan worden ontstoken, zodat sto- ringen op het net worden voor- komen. Als de spanning van de positieve periodehelft groter wordt dan zo"n 7 V...
