synchroniseerbare zaagtand met konstante amplitude

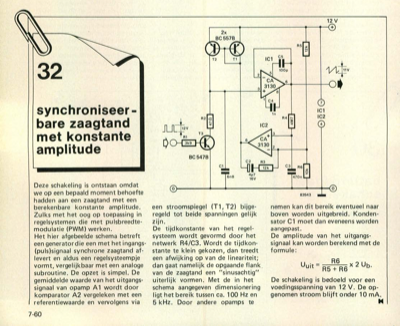

synchroniseer- bare zaagtand met konstante amplitude Deze schakeling is ontstaan omdat we op een bepaald moment behoefte hadden aan een zaagtand met een berekenbare konstante amplitude. Zulks met het oog op toepassing in regelsystemen die met pulsbreedte- modulatie (PWM) werken. Het hier afgebeelde schema betreft een generatordie een met het ingangs- (puls)signaal synchrone zaagtand af- levert en aldus een regelsysteempje vormt, vergelijkbaar met een analoge subroutine. De opzet is simpel. De gemiddelde waarde van het uitgangs- signaal van opamp Al wordt door komparator A2 vergeleken met een referentiewaarde en vervolgens via R2 E CA 3130 IC2 7-60 _fLJL 12V T3 3 6 CA+ BC 547B een stroomspiegel (T1,T2) bijge- regeld tot beide spanningen gelijk zijn. De tijdkonstante van het regel- systeem wordt gevormd door het netwerk R4/C3. Wordt de tijdkon- stante te klein gekozen, dan treedt een afwijking op van de lineariteit; dan gaat namelijk de opgaande flank van de zaagtand een "sinusachti...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
