negatieve printheadvoeding

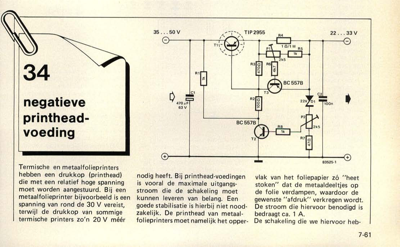

34 negatieve printhead- voeding Termische en metaalfolieprinters hebben een drukkop (printhead) die met een relatief hoge spanning moet worden aangestuurd. Bij een metaalfolieprinter bijvoorbeeld is een spanning van rond de 30 V vereist, terwijl de drukkop van sommige termische printers zo"n 20 V meÃÅeÃÅr nodig heeft. Bij printhead-voedingen is vooral de maximale uitgangs- stroom die de schakeling moet kunnen leveren van belang. Een goede stabilisatie is hierbij niet nood- zakelijk. De printhead van metaal- folieprinters moet namelijk het opper- vlak van het foliepapier zoÃÅ "heet stoken" dat de metaaldeeltjes op de folie verdampen, waardoor de gewenste "afdruk" verkregen wordt. De stroom die hiervoor benodigd is bedraagt ca. 1 A. De schakeling die we hiervoor heb- 7-61 elektuur juli/augustus 1983 ben ontworpen is eigenlijk een schoolvoorbeeld van een gewone gestabiliseerde voeding. R1 zorgt er- voor dat de schakeling kan "starten". De uitgangsspanning kan dan via een tegenkoppe...
