vierkwadrant-vermenigvuldiger

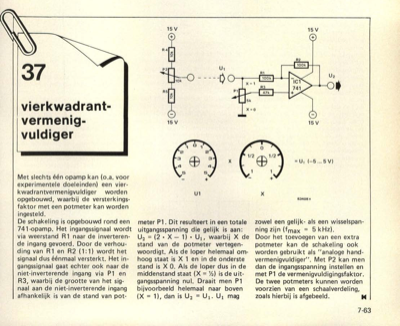

37 vierkwadrant- vermenig- 15V vuldiger Met slechts één opamp kan (o.a. voor experimentele doeleinden) een vier- kwad ra ntvermenigvu Id iger worden opgebouwd, waarbij de versterkings- faktor met een potmeter kan worden ingesteld. 15V =1.12 (-5 ... 5 V) 83408 x zowel een gelijk- als een wisselspan- ning zijn (fmax = 5 kHz). Door het toevoegen van een extra potmeter kan de schakeling ook worden gebruikt als "analoge hand- vermenigvuldiger". Met P2 kan men dan de ingangsspanning instellen en met Pl de vermenigvuldigingsfaktor. De twee potmeters kunnen worden voorzien van een schaalverdeling, zoals hierbij is afgebeeld. De schakeling is opgebouwd rond een 741-opamp. Het ingangssignaal wordt via weerstand R1 naar de inverteren- U 2 = (2 • X - 1) • U1, waarbij X de de ingang gevoerd. Door de verhou- ding van R1 en R2 (1:1) wordt het signaal dus eenmaal versterkt. Het in- gangssignaal gaat echter ook naar de niet-inverterende ingang via P1 en R3, waarbij de grootte van het sig...
