simpele D/A-omzetter

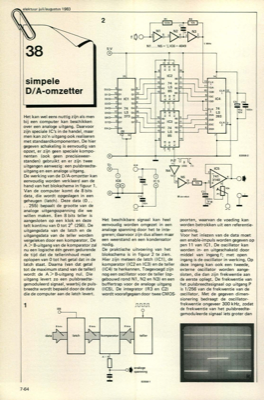

elektuur juli/augustus 1983 38 simpele D/A-omzetter Het kan wel eens nuttig zijn als men bij een computer kan beschikken over een analoge uitgang. Daarvoor zijn speciale IC"s in de handel, maar men kan zo"n uitgang ook realiseren met standaardkomponenten. De hier gegeven schakeling is eenvoudig van opzet, er zijn geen speciale kompo- nenten (ook geen precisieweer- standen) gebruikt en er zijn twee uitgangen aanwezig: een pulsbreedte- uitgang en een analoge uitgang. De werking van de D/A-omzetter kan eenvoudig worden verklaard aan de hand van het blokschema in figuur 1. Van de computer komt de 8 bits data, die wordt opgeslagen in een geheugen (latch). Deze data (0 .. .. 255) bepaalt de grootte van de analoge uitgangsspanning die we willen maken. Een 8 bits teller is aangesloten op een klok en deze telt kontinu van 0 tot 28(256). De uitgangsdata van de latch en de uitgangsdata van de teller worden vergeleken door een komparator. De A > B-uitgang van de komparator zal nu een logische...
