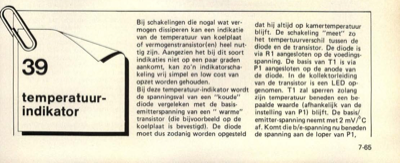

temperatuurindikator
Bij schakelingen die nogal wat ver- mogen dissiperen kan een indikatie van de temperatuur van koelplaat of vermogenstransistor(en) heel nut- tig zijn. Aangezien het bij dit soort indikaties niet op een paar graden aankomt, kan zo"n indikatorscha- keling vrij simpel en low cost van opzet worden gehouden. Bij deze temperatuur-indikator wordt de spanningsval van een "koude" diode vergeleken met de basis- emitterspanning van een " warme" transistor (die bijvoorbeeld op de koelplaat is bevestigd). De diode moet dus zodanig worden opgesteld dat hij altijd op kamertemperatuur blijft. De schakeling "meet" zo het tempertuurverschil tussen de diode en de transistor. De diode is via R1 aangesloten op de voedings- spanning. De basis van T1 is via P1 aangesloten op de anode van de diode. In de kollektorleiding van de transistor is een LED op- genomen. T1 zal sperren zolang zijn temperatuur beneden een be- paalde waarde (afhankelijk van de instelling van Pl) blijft. De basis/ emitter-spanning n...
