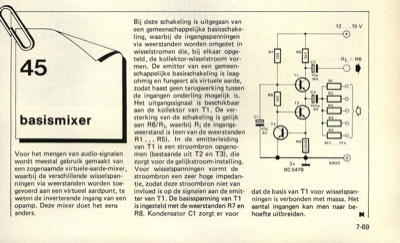

basismixer Voor het mengen van audio-signalen wordt meestal gebruik gemaakt van een zogenaamde virtuele-aarde-mixer, waarbij de verschillende wisselspan- ningen via weerstanden worden toe- gevoerd aan een virtueel aardpunt, te weten de inverterende ingang van een opamp. Deze mixer doet het eens anders. 1- 0e 10p 16V R2 100p R3 4 Bij deze schakeling is uitgegaan van een gemeenschappelijke basisschake- ling, waarbij de ingangsspanningen via weerstanden worden omgezet in wisselstromen die, bij elkaar opge- teld, de kollektor-wisselstroom vor- men. De emitter van een gemeen- schappelijke basisschakeling is laag- ohmig en fungeert als virtuele aarde, zodat haast geen terugwerking tussen de ingangen onderling mogelijk is. Het uitgangssignaal is beschikbaar aan de kollektor van T1. De ver- sterking van de schakeling is gelijk aan R6/Ri, waarbij Ri de ingangs- weerstand is (een van de weerstanden R 1 ... R5). In de emitterleiding van T1 is een stroombron opgeno- men (bestaande uit T2 en T...
