busy-indikator voor junior

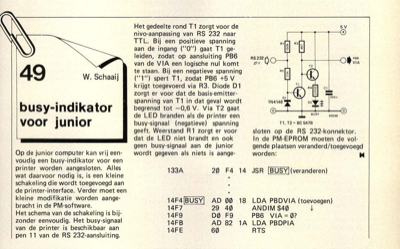

49 W. Schaaij busy-indikator voor junior Op de junior computer kan vrij een- voudig een busy-indikator voor een printer worden aangesloten. Alles wat daarvoor nodig is, is een kleine schakeling die wordt toegevoegd aan de printer-interface. Verder moet een kleine modifikatie worden aange- bracht in de PM-software. Het schema van de schakeling is bij- zonder eenvoudig. Het busy-signaal van de printer is beschikbaar aan pen 11 van de RS 232-aansluiting. T1, T2 = BC 5478 Het gedeelte rond Ti zorgt voor de nivo-aanpassing van RS 232 naar TTL. Bij een positieve spanning aan de ingang ("0") gaat T1 ge- leiden, zodat op aansluiting PB6 van de VIA een logische nul komt te staan. Bij een negatieve spanning ("1") spert T1, zodat PB6 +5 V krijgt toegevoerd via R3. Diode Dl zorgt er voor dat de basis-emitter- spanning van T1 in dat geval wordt begrensd tot -0,6 V. Via T2 gaat de LED branden als de printer een busy-signaal (negatieve) spanning geeft. Weerstand R1 zorgt er voor dat de LED nie...
