simpele stabilisator

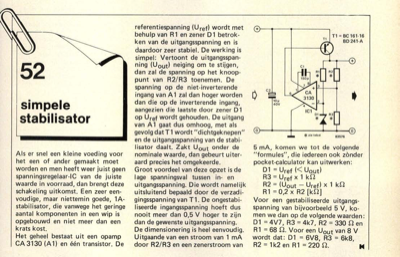

52 simpele stabilisator Als er snel een kleine voeding voor het een of ander gemaakt moet worden en men heeft weer juist geen spanningsregelaar-IC van de juiste waarde in voorraad, dan brengt deze schakeling uitkomst. Een zeer een- voudige, maar niettemin goede, 1A- stabilisator, die vanwege het geringe aantal komponenten in een wip is opgebouwd en niet meer dan een krats kost. Het geheel bestaat uit een opamp CA 3130 (A1) en eÃÅeÃÅn transistor. De 5 mA, komen we tot de volgende "formules", die iedereen ook zeinder pocket-calculator kan uitwerken: D1 = Uref (< Uout) R3 = Uref x 1 kS2 R2 = (Uout - Uref) x 1 1(2 R1 = 0,2 x R2 [kS-2] Voor een gestabiliseerde uitgangs- spanning van bijvoorbeeld 5 V, ko- men we dan op de volgende waarden: D1 = 4V7, R3 = 4k7, R2 = 330 5-2 en R1 = 68 2. Voor een Uout van 8 V wordt dat: Dl = 6V8, R3 = 6k8, R2 = 1k2 en R1 = 220 2. referentiespanning (Uref) wordt met behulp van R1 en zener D1 betrok- ken van de uitgangsspanning en is daardoor zeer stabiel...
