""opgevoerde"" spannings

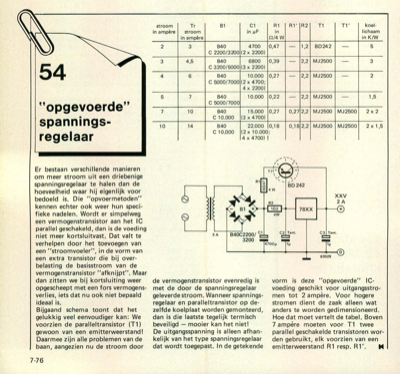

54 "opgevoerde" spannings- regelaar Er bestaan verschillende manieren om meer stroom uit een driebenige spanningsregelaar te halen dan de hoeveelheid waar hij eigenlijk voor bedoeld is. Die "opvoermetoden" kennen echter ook weer hun speci- fieke nadelen. Wordt er simpelweg een vermogenstransistor aan het IC parallel geschakeld, dan is de voeding niet meer kortsluitvast. Dat valt te verhelpen door het toevoegen van een "stroomvoeler", in de vorm van een extra transistor die bij over- belasting de basisstroom van de vermogenstransistor "afknijpt". Maar dan zitten we bij kortsluiting weer opgescheept met een fors vermogens- verlies, iets dat nu ook niet bepaald ideaal is. Bijgaand schema toont dat het gelukkig veel eenvoudiger kan: We voorzien de paralleltransistor (T1) gewoon van een emitterweerstand! Daarmee zijn alle problemen van de baan, aangezien nu de stroom door 0,39 0,27 MJ2500 -3 MJ2500 -2 7-76 stroom Tr B1 Cl R1 R1" R2 - 1,2 - 2,2 - 2,2 - 2,2 0,27 2,2 0,18 2,2 ...
