offset-loze gelijkrichter

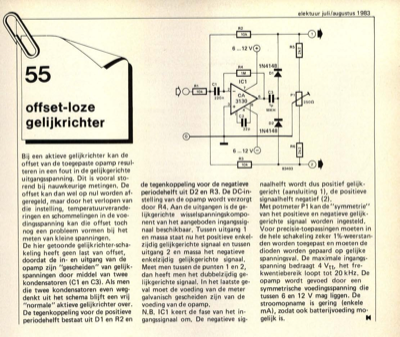

55 offset-loze gelijkrichter Bij een aktieve gelijkrichter kan de offset van de toegepaste opamp resul- teren in een fout in de gelijkgerichte uitgangsspanning. Dit is vooral sto- rend bij nauwkeurige metingen. De offset kan dan wel op nul worden af- geregeld, maar door het verlopen van die instelling, temperatuurverande- ringen en schommelingen in de voe- dingsspanning kan die offset toch nog een probleem vormen bij het meten van kleine spanningen. De hier getoonde gelijkrichter-scha- keling heeft geen last van offset, doordat de in- en uitgang van de opamp zijn "gescheiden" van gelijk- spanningen door middel van twee kondensatoren (C1 en C3). Als men die twee kondensatoren even weg- denkt uit het schema blijft een vrij "normale" aktieve gelijkrichter over. De tegenkoppeling voor de positieve periodehelft bestaat uit D1 en R2 en de tegenkoppeling voor de negatieve periodehelft uit D2 en R3. De DC-in- stelling van de opamp wordt verzorgt door R4. Aan de uitgangen is de ge- lijkger...
