logaritmische versterker

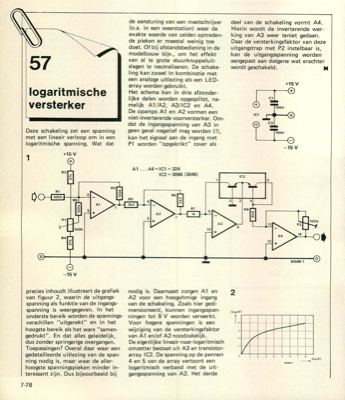

57 logaritmische versterker Deze schakeling zet een spanning met een lineair verloop om in een logaritmische spanning. Wat dat +15 V 1e de aansturing van een meetschrijver (o.a. in een weerstation) waar de exakte waarde van zelden optreden- de pieken er meestal weinig toe doet. Of bij afstandsbediening in de modelbouw bijv., om het effekt van al te grote stuurknuppeluit- slagen te neutraliseren. De schake- ling kan zowel in kombinatie met een analoge uitlezing als een LED- array worden gebruikt. Het schema kan in drie afzonder- lijke delen worden opgesplitst, na- melijk Al/A2, A3/IC2 en A4. De opamps Al en A2 vormen een niet-inverterende voorversterker. Om- dat de ingangsspanning van A3 in geen geval negatief mag worden (!), kan het signaal aan de ingang met P1 worden "opgekrikt" zover als Al ... A4 = IC1 = 324 IC2 = 3086 (3046) deel van de schakeling vormt A4. Hierin wordt de inverterende wer- king van A3 weer teniet gedaan. Daar de versterkingsfaktor van deze uitgangstrap met P2...
