vektor-aansturing voor junior

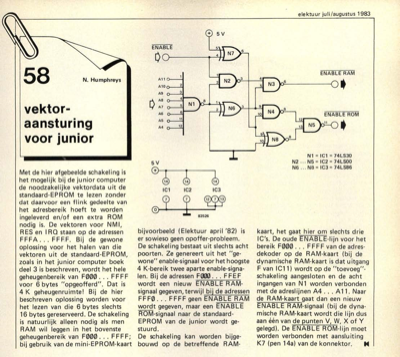

58 N. Humphreys ENABLE All A10 A9 A8 A7 A6 A5 ENABLE RAM 1 ENABLE ROM 1 N1 = IC1 = 74LS30 N2 ... N5 = 1C2 = 74LSOO N6 ... N8 = IC3= 74LS86 vektor- aansturing A4 voor junior Met de hier afgebeelde schakeling is het mogelijk bij de junior computer de noodzakelijke vektordata uit de standaard-EPROM te lezen zonder dat daarvoor een flink gedeelte van het adresbereik hoeft te worden ingeleverd en/of een extra ROM nodig is. De vektoren voor NMI, R ES en I RQ staan op de adressen FFFA FFFF. Bij de gewone oplossing voor het halen van die vektoren uit de standaard-EPROM, zoals in het junior computer boek deel 3 is beschreven, wordt het hele geheugenbereik van F000... FFFF voor 6 bytes "opgeofferd". Dat is 4 K geheugenruimte! Bij de hier beschreven oplossing worden voor het lezen van die 6 bytes slechts 16 bytes gereserveerd. De schakeling is natuurlijk alleen nodig als men RAM wil leggen in het bovenste geheugenbereik van F000 . . FFFF; bij gebruik van de mini-EPROM-kaart 5V e (D 14 14 ,c,...
