flitslooplicht

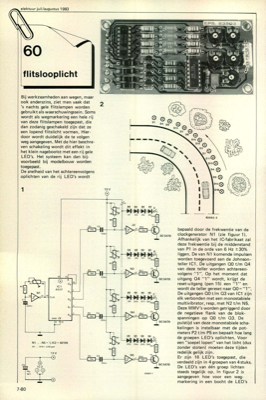

elektuur juli/augustus 1983 1 12V D160 7-80 60 flitslooplicht Bij werkzaamheden aan wegen, maar ook anderszins, ziet men vaak dat "s nachts gele flitslampen worden gebruikt als waarschuwingssein. Soms wordt als wegmarkering een hele rij van deze flitslampen toegepast, die dan zodanig geschakeld zijn dat ze een lopend flitslicht vormen. Hier- door wordt duidelijk de te volgen weg aangegeven. Met de hier beschre- ven schakeling wordt dit effekt in het klein nagebootst met een rij gele LED"s. Het systeem kan dan bij- voorbeeld bij modelbouw worden toegepast. De snelheid van het achtereenvolgens oplichten van de rij LED"s wordt 2 N1 12 4 J- K N1 ... N5 = IC2 -= 40106 Dl ... 015 - LED4.1 12V 15 151 CD 0 IC1 4 017 C3 C BC 5478 BC 547B BC 547B BC 5478 83 503- 2 bepaald door de frekwentie van de clockgenerator N1 (zie figuur 1). Afhankelijk van het IC-fabrikaat zal deze frekwentie bij de middenstand van P1 in de orde van 6 Hz ±30% liggen. De van N1 komende impulsen worden toegevoerd aan ...
