power-konverter

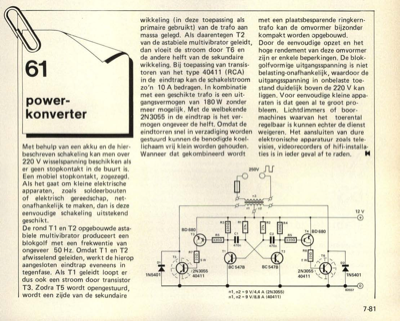

61 power- konverter Met behulp van een akku en de hier- beschreven schakeling kan men over 220 V wisselspanning beschikken als er geen stopkontakt in de buurt is. Een mobiel stopkontakt, zogezegd. Als het gaat om kleine elektrische apparaten, zoals soldeerbouten of elektrisch gereedschap, net- onafhankelijk te maken, dan is deze eenvoudige schakeling uitstekend geschikt. De rond T1 en T2 opgebouwde asta- biele multivibrator produceert een blokgolf met een frekwentie van ongeveer 50 Hz. Omdat T1 en T2 afwisselend geleiden, werkt de hierop aangesloten eindtrap eveneens in tegenfase. Als T1 geleidt loopt er dus ook een stroom door transistor T3. Zodra T5 wordt opengestuurd, wordt een zijde van de sekundaire wikkeling (in deze toepassing als primaire gebruikt) van de trafo aan massa gelegd. Als daarentegen T2 van de astabiele multivibrator geleidt, dan vloeit de stroom door T6 en de andere helft van de sekundaire wikkeling. Bij toepassing van transis- toren van het type 40411 (RCA) in...
