joystick-interface

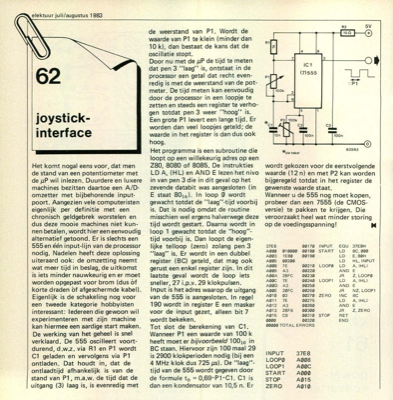

elektuur juli/augustus 1983 62 joystick- interface Het komt nogal eens voor, dat men de stand van een potentiometer met de btP wil inlezen. Duurdere en luxere machines bezitten daartoe een A/D- omzetter met bijbehorende input- poort. Aangezien vele computeristen eigenlijk per definitie met een chronisch geldgebrek worstelen en dus deze mooie machines niet kun- nen betalen, wordt hier een eenvoudig alternatief getoond. Er is slechts een 555 en eÃÅeÃÅn input-lijn van de processor nodig. Nadelen heeft deze oplossing uiteraard ook: de omzetting neemt wat meer tijd in beslag, de uitkomst is iets minder nauwkeurig en er moet worden opgepast voor brom (dus 6f korte draden bf afgeschermde kabel). Eigenlijk is de schakeling nog voor een tweede kategorie hobbyisten interessant: Iedereen die gewoon wil experimenteren met zijn machine kan hiermee een aardige start maken. De werking van het geheel is snel verklaard. De 555 oscilleert voort- durend, d.w.z. via R1 en P1 wordt Cl geladen en vervo...
