Schotse LED

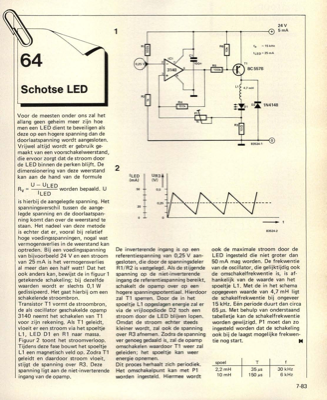

64 Schotse LED Voor de meesten onder ons zal het allang geen geheim meer zijn hoe men een LED dient te beveiligen als deze op een hogere spanning dan de doorlaatspanning wordt aangesloten. Vrijwel altijd wordt er gebruik ge- maakt van een voorschakelweerstand, die ervoor zorgt dat de stroom door de LED binnen de perken blijft. De dimensionering van deze weerstand kan aan de hand van de formule 2 Rv - U ULED ILED worden bepaald. U ILED (mA) 50 20 - 0 -•-• is hierbij de aangelegde spanning. Het spanningsverschil tussen de aange- legde spanning en de doorlaatspan- ning komt dan over de weerstand te staan. Het nadeel van deze metode is echter dat er, vooral bij relatief hoge voedingsspanningen, nogal wat vermogensverlies in de weerstand kan optreden. Bij een voedingsspanning van bijvoorbeeld 24 V en een stroom van 25 mA is het vermogensverlies al meer dan een half watt! Dat het ook anders kan, bewijst de in figuur 1 getekende schakeling; bij dezelfde waarden wordt er slechts 0,1...
