zeegeluidgenerator

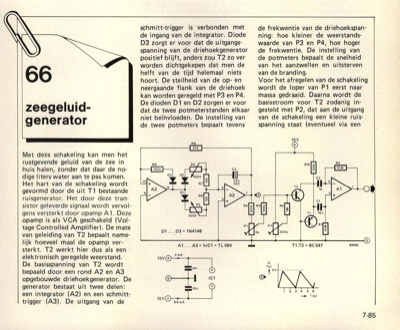

66 zeegeluid- generator Met deze schakeling kan men het rustgevende geluid van de zee in huis halen, zonder dat daar de no- dige liters water aan te pas komen. Het hart van de schakeling wordt gevormd door de uit T1 bestaande ruisgenerator. Het door deze tran- sistor geleverde signaal wordt vervol- gens versterkt door opamp Al. Deze opamp is als VCA geschakeld (Vol- tage Controlled Amplifier). De mate van geleiding van T2 bepaalt name- lijk hoeveel maal de opamp ver- sterkt. T2 werkt hier dus als een elektronisch geregelde weerstand. De basisspanning van T2 wordt bepaald door een rond A2 en A3 opgebouwde driehoekgenerator. De generator bestaat uit twee delen: een integrator (A2) en een schmitt- trigger (A3). De uitgang van de schmitt-trigger is verbonden met de ingang van de integrator. Diode D3 zorgt er voor dat de uitgangs- spanning van de driehoekgenerator positief blijft, anders zou T2 zo ver worden dichtgekepen dat men de helft van de tijd helemaal niets hoort. De steilheid v...
