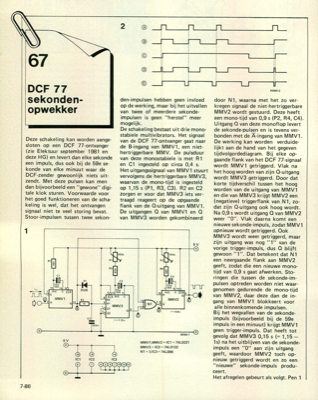

DCF 77 sekondenopwekker
7-86 67 o DCF 77 83565-2 door Nl, waarna met het zo ver- kregen signaal de niet-hertriggerbare MMV2 wordt gestuurd. Deze heeft een mono-tijd van 0,9 s (P2, R4, C4). Uitgang Q van deze monoflop levert de sekonde-pulsen en is tevens ver- bonden met de A-ingang van MMV1. De werking kan worden verduide- lijkt aan de hand van het gegeven tijdvolgordediagram. Bij elke op- gaande flank van het DCF 77-signaal wordt MMV1 getriggerd. Vlak na het hoog worden van zijn Q-uitgang wordt MMV3 getriggerd. Door dat korte tijdverschil tussen het hoog worden van de uitgang van MMV1 en die van MMV3 krijgt MMV2 een (negatieve) triggerflank van Nl, zo- dat zijn Q-uitgang ook hoog wordt. Na 0,9 s wordt uitgang Q van MMV2 weer "0". Vlak daarna komt een nieuwe sekonde-impuls, zodat MMV1 opnieuw wordt getriggerd. Ook MMV3 wordt weer getriggerd, maar zijn uitgang was nog "1" van de vorige trigger-impuls, dus Q blijft gewoon "1". Dat betekent dat N1 een neergaande flank aan MMV2 geeft, zodat die een nieuwe mo...
