kapacitieve schakelaar

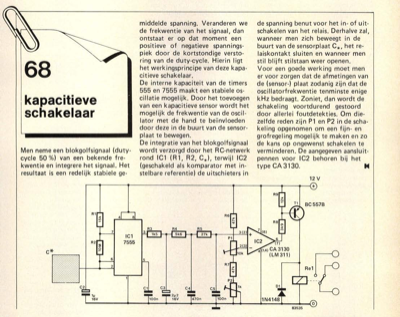

68 kapacitieve schakelaar Men neme een blokgolfsignaal (duty- cycle 50 %) van een bekende fre- kwentie en integrere het signaal. Het resultaat is een redelijk stabiele ge- middelde spanning. Veranderen we de frekwentie van het signaal, dan ontstaat er op dat moment een positieve of negatieve spannings- piek door de kortstondige versto- ring van de duty-cycle. Hierin ligt het werk ingsprincipe van deze kapa- citieve schakelaar. De interne kapaciteit van de timers 555 en 7555 maakt een stabiele os- cillatie mogelijk. Door het toevoegen van een kapacitieve sensor wordt het mogelijk de frekwentie van de oscil- lator met de hand te beiÃànvloeden door deze in de buurt van de sensor- plaat te bewegen. De integratie van het blokgolfsignaal wordt verzorgd door het RC-netwerk rond IC1 (R1, R2, terwijl IC2 (geschakeld als komparator met in- stelbare referentie) de uitschieters in de spanning benut voor het in- of uit- schakelen van het relais. Derhalve zal, wanneer men zich beweegt in de buu...
