1-chip baudrate-generator

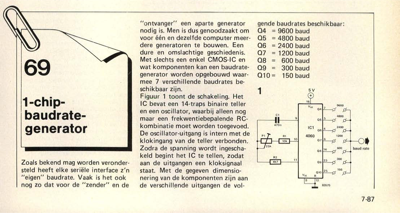

69 1-chip- baudrate- generator Zoals bekend mag worden veronder- steld heeft elke serieÃàle interface z"n "eigen" baudrate. Vaak is het ook nog zo dat voor de "zender" en de Q7 = 1200 baud Q8 = 600 baud Q9 = 300 baud Q10 = 150 baud "ontvanger" een aparte generator nodig is. Men is dus genoodzaakt om voor eÃÅeÃÅn en dezelfde computer meer- dere generatoren te bouwen. Een dure en omslachtige geschiedenis. Met slechts een enkel CMOS-IC en wat komponenten kan een baudrate- generator worden opgebouwd waar- mee 7 verschillende baudrates be- schikbaar zijn. Figuur 1 toont de schakeling. Het IC bevat een 14-traps binaire teller en een oscillator, waarbij alleen nog maar een frekwentiebepalende RC- kombinatie moet worden toegevoed. De oscillator-uitgang is intern met de klokingang van de teller verbonden. Zodra de spanning wordt ingescha- keld begint het IC te tellen, zodat aan de uitgangen een kloksignaal staat. Met de gegeven dimensio- nering van de komponenten zijn aan de verschillende ...
