minikompressor

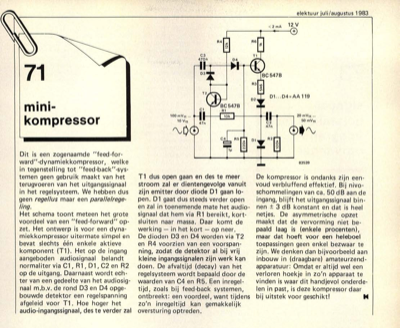

71 mini- kompressor Dit is een zogenaamde "feed-for- ward"-dynamiekkompressor, welke in tegenstelling tot "feed-back"-sys- temen geen gebruik maakt van het terugvoeren van het uitgangssignaal in het regelsysteem. We hebben dus geen regellus maar een parallelrege- ling. Het schema toont meteen het grote voordeel van een "feed-forward" op- zet. Het ontwerp is voor een dyna- miekkompressor uitermate simpel en bevat slechts eÃÅeÃÅn enkele aktieve komponent (T1). Het op de ingang aangeboden audiosignaal belandt normaliter via Cl, R1, D1, C2 en R2 op de uitgang. Daarnaast wordt ech- ter van een gedeelte van het audiosig- naal m.b.v. de rond D3 en D4 opge- bouwde detektor een regelspanning afgeleid voor T1. Hoe hoger het audio-ingangssignaal, des te verder zal 100 rn in .. 10 Vit Ti dus open gaan en des te meer stroom zal er dientengevolge vanuit zijn emitter door diode D1 gaan lo- pen. D1 gaat dus steeds verder open en zal in toenemende mate het audio- signaal dat hem via R1 bereikt, ko...
