symmetrische spanningen uit beltrafo's

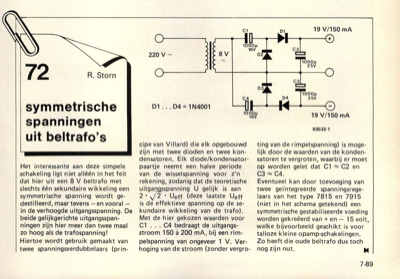

symmetrische spanningen uit beltrafo"s Het interessante aan deze simpele schakeling ligt niet alléén in het feit dat hier uit een 8 V beltrafo met slechts één sekundaire wikkeling een symmetrische spanning wordt ge- destilleerd, maar tevens -en vooral - in de verhoogde uitgangsspanning. De beide gelijkgerichte uitgangsspan- ningen zijn hier meer dan twee maal zo hoog als de trafospanning! Hiertoe wordt gebruik gemaakt van twee spanningsverdubbelaars (prin- D1 .. • D4 = 1N4001 220 V cipe van Villard) die elk opgebouwd zijn met twee dioden en twee kon- densatoren. Elk diode/kondensator- paartje neemt een halve periode van de w isselspanning voor z"n rekening, zodanig dat de teoretische uitgangsspanning U gelijk is aan 2 • ./ 2 • Ueff (deze laatste Ueff is de effektieve spanning op de se- kundaire wikkeling van de trafo). Met de hier gekozen waarden voor Cl . . . C4 bedraagt de uitgangs- stroom 150 à 200 mA, bij een rim- pelspanning van ongeveer 1 V. Ver- hoging van...
